Salut,
Cet examen concerne les passerelles en : chimie, informatique et électronique.
Le cours de résistance des matériaux nous est donné par Mme Gerlach.
Il y avait en tout, 4 questions : les 2 premières pour ceux qui n'étaient pas dispensé de la première partie et les 2 suivantes pour tout le monde.
Pour les non-dispensés :
1. C'était un calcul d'épaisseur. Presque le même qu'en janvier si mes souvenirs sont exactes. En gros, elle donne une forme, des contraintes etc puis tu dois dire l’épaisseur min de la plaque.

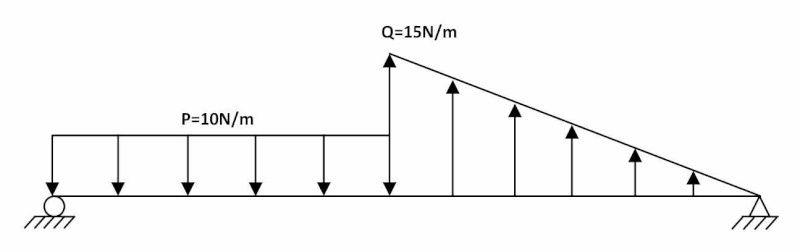

2. Tracer le diagramme MNT de :
Pour tout le monde :
3. Soit une poutre horizontale encastrée de 1m de long. soumise à son extrémité libre à une force verticale de 300N non excentrée.
a) calculer la contrainte de flexion max. existant sur cette poutre si la section de droite est circulaire (rayon=15mm).
b) calculer la flèche (E=200000)
4. Soit 2 barres de section circulaire soumises à 1 moment de torsion de 10Nm. La première barre à un module de glissement 3 fois plus petit que la seconde barre. Calculer le rapport des poids de ces 2 barres si elles doivent subir une contrainte de torsion max égale.
(Rq de la prof : ca se fait en 1 ligne - La réponse est : P1/P2 = rho1/rho2 (Rho = masse volumique)
Bonne merde.
Andy
Remarque sur l'exam : il se passe à court fermé mais on peut prendre une calculette (heureusement)
Les réponses se notent sur la feuille d'examen. Les feuilles brouillon n'ont pas été fournie par la prof.
Cet examen concerne les passerelles en : chimie, informatique et électronique.
Le cours de résistance des matériaux nous est donné par Mme Gerlach.
Il y avait en tout, 4 questions : les 2 premières pour ceux qui n'étaient pas dispensé de la première partie et les 2 suivantes pour tout le monde.
Pour les non-dispensés :
1. C'était un calcul d'épaisseur. Presque le même qu'en janvier si mes souvenirs sont exactes. En gros, elle donne une forme, des contraintes etc puis tu dois dire l’épaisseur min de la plaque.
2. Tracer le diagramme MNT de :
Pour tout le monde :
3. Soit une poutre horizontale encastrée de 1m de long. soumise à son extrémité libre à une force verticale de 300N non excentrée.
a) calculer la contrainte de flexion max. existant sur cette poutre si la section de droite est circulaire (rayon=15mm).
b) calculer la flèche (E=200000)
4. Soit 2 barres de section circulaire soumises à 1 moment de torsion de 10Nm. La première barre à un module de glissement 3 fois plus petit que la seconde barre. Calculer le rapport des poids de ces 2 barres si elles doivent subir une contrainte de torsion max égale.
(Rq de la prof : ca se fait en 1 ligne - La réponse est : P1/P2 = rho1/rho2 (Rho = masse volumique)
Bonne merde.
Andy
Remarque sur l'exam : il se passe à court fermé mais on peut prendre une calculette (heureusement)
Les réponses se notent sur la feuille d'examen. Les feuilles brouillon n'ont pas été fournie par la prof.
On a que P2/P1 = RHO2/RHO1
